Saat membahas jaringan komputer tentunya Anda akan mendengar bagian yang bernama node. Jadi, apakah node tersebut? Apa fungsinya pada jaringan komputer?. Lalu bagaiamana cara penggunaan lab di eve-ng, disini saya membuatkan panduanya tentang cara add node, create lab dan juga close lab. Langsung saja cari tahu jawabannya pada artikel berikut ini panduan LAB di EVE-NG:
Node adalah titik-titik yang menghubungkan satu perangkat dengan perangkat lainnya.Namun node tersebut bisa bervariasi, tergantung pada jaringan dan protokol lapisannya. Sebuah node jaringan fisik merupakan perangkat elektronik yang terpasang ke jaringan.
kunjungi artikel sebelumnya dibawah ini :
- Install Eve-NG di virtualBox
- Upload image-Eve-NG
- Menjalankan Eve-NG
- How to Add node (for Lab emulator) with Eve-NG
.Topologi sebagai berikut
Panduan Lab di EVE-NG Menghubungkan kabel antar node
klik node nanti akan ada icon konektor, untuk menghubungkan pastikan node sudah dalam keadaan mati

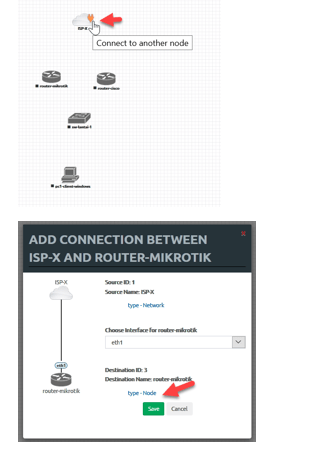

- Plugin kabel antar node
Contoh dari isp ke router mikrotik, pilih interface klik save

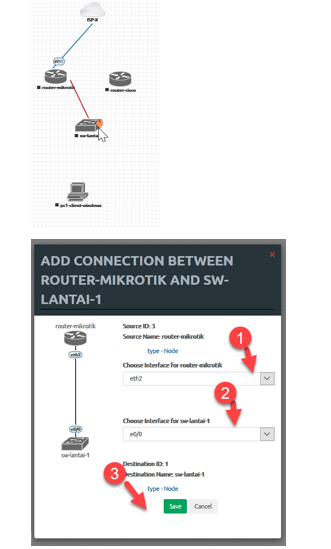

- Router to sw
Dari mikrotik ke sw-lantai-1

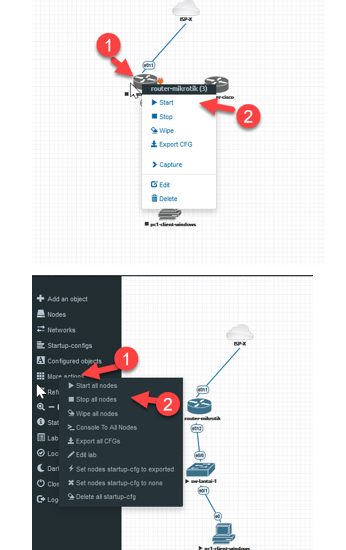

Kita bisa memilih interface mana yang digunakan - Start/Stop Node
– Untuk menyalakan atau mematikan node kita klik kanan pada node, lalu pilih start, Jika menyala node akan berwarna biru, node mati berwarna hitam
– Untuk menyalakan atau mematikan semua perangkat klik more actions - Console/tampilan perangkat

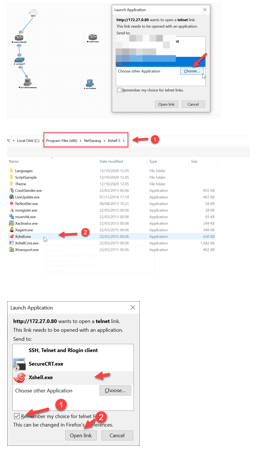

kita cukup klik 1x node yang sudah menyala, agar setiap perangkat selalu menggunakan xshell saat dibuka menggunakan firefox maka kita klik choose. Arahkan ke folder aplikasi xshell, klik remember dan open link.

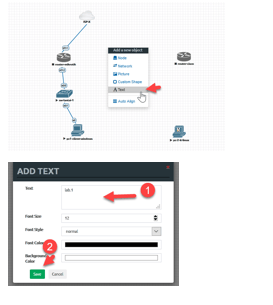

- Create noted di LAB
Klik kanan di lab add new object pilih text

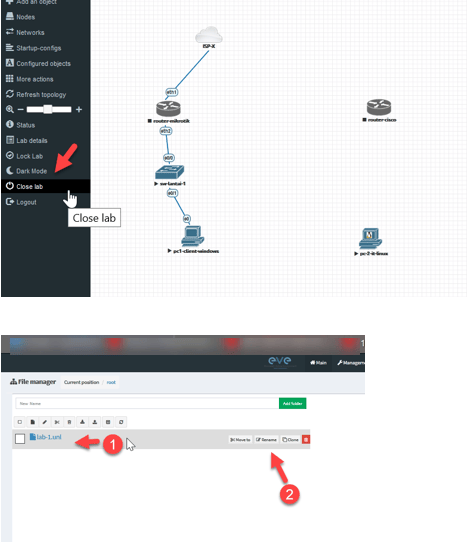

- Close LAB
Pilihan Close lab semuan node harus sudah kita matikan/offkan, jika belum di off maka lab tidak bisa di close
Sedangkan perintah logout adalah kita keluar dari lab dalam keaddaan semua node masih tetap menyala, dan saat login kita masuk ke lab kita. Untuk open lab yang sudah di close kita pilih lab yang ingin di open, dan lab kita juga bisa kita rename dan clone
Demikian tutorial yang saya bagikan tentang cara penggunaan node pada EVE-NG, thanksss guys….
